光学薄膜生产及应用企业福利来了！！
6月30日上海新国际博览中心
这款产品可以帮你
//
人力成本减少30%以上
检测时间缩短50%
生产效率提升至少25%
//
高精度组合光学系统
采用深度学习算法处理
360度检测全方位成像缺陷
嵌入全自动背光组装等智能设备
实现制程良率同比大幅度提升
最小检测缺陷：0.0025mm²
应用于扩散膜、偏光膜、OC膜、装饰膜等
多种光学薄膜瑕疵检测
可检测缺陷种类高达16种以上

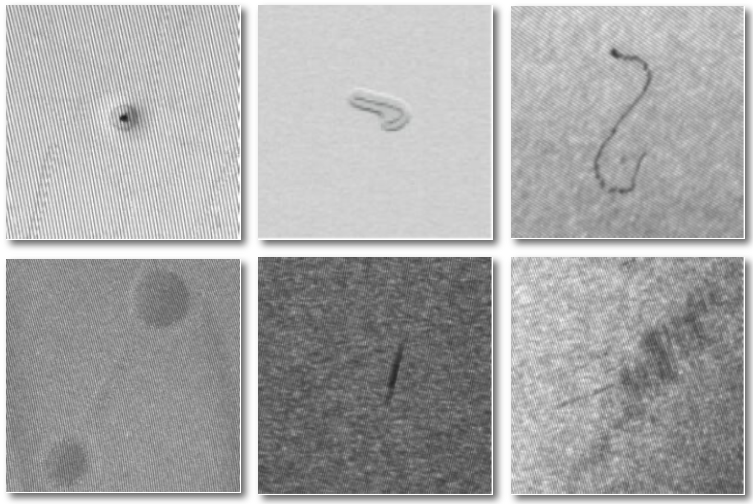

脏污、异物、毛丝、斑点
凹坑、凸起、斑纹、气泡…
杰锐思AI瑕疵检测技术
也广泛应用于半导体封测、锂电池等
多领域产品瑕疵检测
